卷边反射器

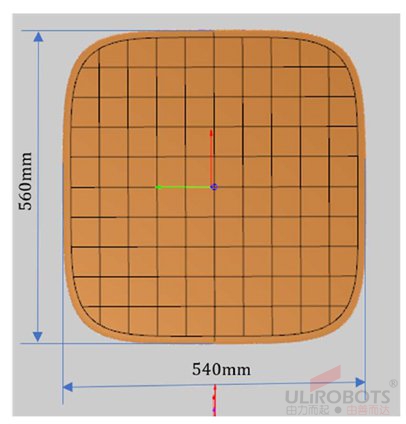

反射器的边缘设计了从抛物面中心到凸形边缘的曲率平滑过渡。卷边反射器的衍射小于锯齿边反射器的衍射。因此尤其适合对低旁瓣天线进行高精度测量。由于拥有精准定义的连续边缘，它还特别适合频率76-81GHz的应用.
紧缩场馈源

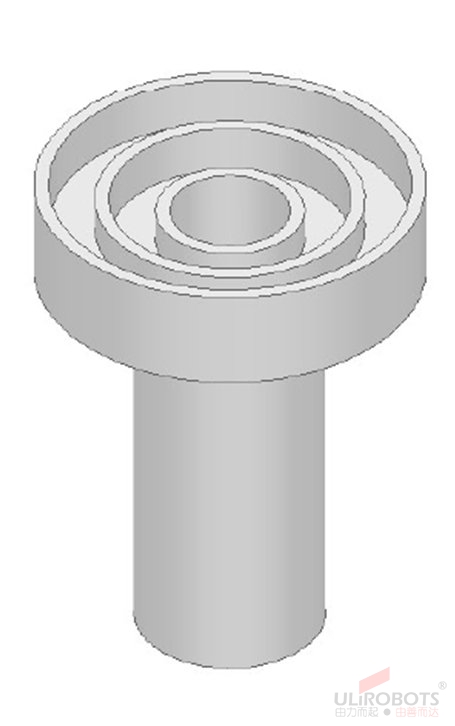

为了实现***高的测试区性能，一个紧缩场通常由一个波纹喇叭天线照射。我们提供多种类型的波纹喇叭天线和抗流式喇叭天线，因此，可在振幅锥度、振幅波纹与静区尺寸之间做出选择。或者，当需要连续的宽频带时，也可以使用宽带喇叭天线。
大多数馈源均提供单线极化和双线极化型号。圆极化通常是从两个线极化计算所得，单也可以使用圆极化馈源。

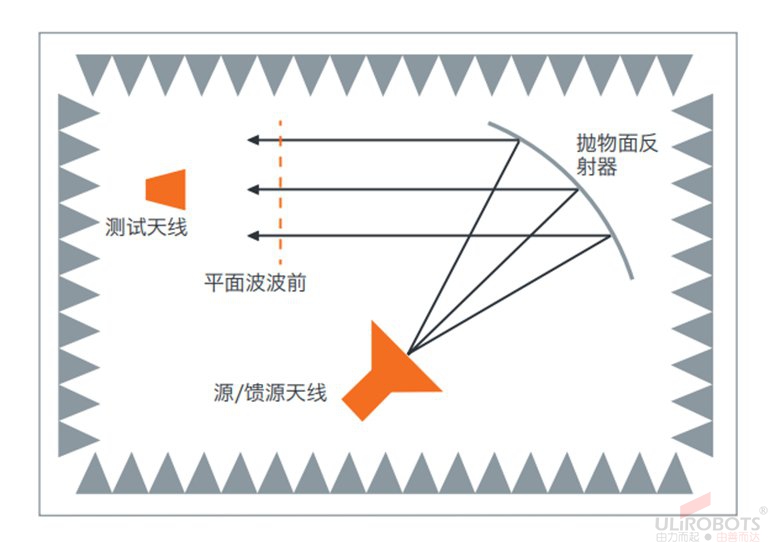

瑞地测控为4D毫米波雷达测试推出了专用的紧缩场测试反射系统，包含反射面天线，馈元，暗箱系统，雷达目标仿真器，测试控制单元及专用空间校准组件，满足在4D毫米波雷达量产过程中在有限空间内实现远场方向图测试、幅相校准、目标仿真标定等测试需求，将4D毫米波雷达的测试难度大大降低。
系统配置及选项
设备
-
屏蔽微波暗箱
-
RF吸波材料
-
卷边反射器
-
DUT定位器
-
馈源喇叭天线
-
馈源定位器
-
PC工作站
-
RF电缆
|
-
可编程电源
-
CAN通讯设备
-
车载以太网通讯设备
-
雷达目标模拟器
-
矢量网络分析仪
-
频谱分析仪
-
不间断电源
|
屏蔽微波暗箱
|
描述 |
规格 |
补充信息 |
|
尺寸（长 x 宽 x 高） |
2.8m x 1.3m x2.0m |
|
|
重量 |
600kg |
|
|
吸波材料 |
100mm锥型吸波泡棉 |
|
|
频率范围 |
6-90GHz |
|
|
屏蔽性能 |
≥50dB |
@40GHz～81GHz |
|
反射损耗 |
≤- 50dB |
@40GHz～81GHz |
反射器
|
描述 |
规格 |
补充信息 |
|
频率范围 |
76-81GHz |
|
|
投影面积 |
54 x 56cm |
|
|
表面处理 |
镀金处理 |
|
|
边缘处理 |
卷边处理 |
|
|
焦距 |
0.7m |
|
软件
附加组件
服务
-
安装、培训、质保
-
质保期后的服务计划（请垂询ULi销售工程师）
静区指标
|
描述 |
规格 |
补充信息 |
|
静区尺寸 |
30cm |
|
|
交叉极化 |
-30dB |
典型值 |
|
振幅锥度 |
1dB |
|
|
振幅波纹 |
±0.5dB |
|
|
相位变化 |
22.5° |
随频率变化 |
|
路径损耗 |
55dB |
自由空间路径损耗 |
DUT定位器
|
描述 |
规格 |
补充信息 |
|
水平方位角 |
±180° |
|
|
俯仰方位角 |
±165° |
|
|
精度 |
0.1° |
|
|
分辨率 |
0.01° |
|
|
***大速度 |
水平：60deg/sec
俯仰：20deg/sec |
@40GHz～81GHz |
|
DUT***大重量 |
15kg |
含测试夹具 |
|
DUT***大尺寸 |
200mm*200mm*40mm |
更大尺寸请电话垂询 |
馈源
|
描述 |
规格 |
补充信息 |
|
类型 |
波纹喇叭天线 |
|
|
E-H平面对称 |
~3° |
|
|
增益 |
10dBi |
|
|
电缆损耗 |
1dB@12.67GHz |
随频率变化
|
